Hallo,
ich habe mal eine Frage an die DB-Experten:
Bei der Liliput 01.10, die ich gerade "in der Mache" habe, klafft anstelle eines Schornstein-Einsatzes einfach ein großes Loch (...serienmäßig bei der Kohleausführung anstelle des höheren Aufsatzes bei der Öl-Ausführung?). Nun schien es mir am einfachsten, eine "Raubkopie" von dem entsprechenden ROCO-Modell "zu ziehen".

Nun kommen mir aber Zweifel, ob das vorbidgerecht sein kann: Der Spalt zwischen den beiden Schornstein-Ringen ist knapp unterhalb der Oberkante glatt und dicht verschlossen. Wo soll da der auf Betriebsaufnahmen auffällig sichtbare Dampfkranz (Entlüftung vom Mischvorwärmer) austreten? Müsste die "Hohle" nicht viel weiter in die Tiefe gehen? Kann jemand Auskunft geben oder vielleicht sogar einen Blick auf einen solchen Schornstein von oben beisteuern?
Für mich wäre es relativ einfach, das im Abguss zu korrigieren und am Ende hätte vielleicht sogar das "beklaute" ROCO-Modell einen Gewinn an Vorbildtreue dabei.
Danke schonmal und viele Grüße
Manfred

Zitat von Modell-Bauer im Beitrag #1

---

Nun kommen mir aber Zweifel, ob das vorbidgerecht sein kann: Der Spalt zwischen den beiden Schornstein-Ringen ist knapp unterhalb der Oberkante glatt und dicht verschlossen. Wo soll da der auf Betriebsaufnahmen auffällig sichtbare Dampfkranz (Entlüftung vom Mischvorwärmer) austreten? Müsste die "Hohle" nicht viel weiter in die Tiefe gehen? Kann jemand Auskunft geben oder vielleicht sogar einen Blick auf einen solchen Schornstein von oben beisteuern?
Für mich wäre es relativ einfach, das im Abguss zu korrigieren und am Ende hätte vielleicht sogar das "beklaute" ROCO-Modell einen Gewinn an Vorbildtreue dabei.

---

Moin, wie wärs mit Weinert 8017 "Schlot für Baureihen DB 01 Neubaukessel und 01.10 Neubaukessel mit Kohlefeuerung" ? Soll 10,40 € kosten.

Der Weinert Doppelschlot ist schon die bessere Option. Auch wenn bei diesem die 3x Abstandshalter für das inne Rohr fehlen.

Diesen Doppelschlot hatte ich bisher nie beachtet. Aber aussagefähigen Bilder habe ich auf die Schnelle nicht gefunden. Nur:
https://www.der-lustige-modellbauer.com/...kessel-01-01-10

Danke an alle für die Hinweise!
Mein Vertrauen zu Weinert-Schornsteinen ist gründlich erschüttert seit dem Reinfall mit dem 85iger Schornstein (DRG). Im Katalog war der richtig abgebildet mit der Riggenbach-Tasche hintendran. Ich habe über einen Händler bestellt (zum Gück - so konnte ich problemlos reklamieren). Geliefert wurde die schlanke DB-Nachkriegs-Esse. Der Händler ging zunächst von einer schlichten Fehllieferung durch Verwechslung aus, hat telefonisch nachgefragt und dann die Auskunft bekommen: Die Riggenbach-Tasche habe man gießtechnisch nicht hinbekommen, also "verarscht" man die Kunden (die ja in der Regel keinerlei Ahnung vom Vorbild haben - Hauptsache das Modell ist teuer!) einfach mit einem absolut falschen Teil! Schönen Dank auch!
Also werde ich auch hier ein "Eigengewächs" kreieren. Vorerst werde ich die "Hohle" bis auf den Rauchkammermantel vertiefen (erscheint mir sinnvoll, denn der innere Schornstein muss ja auf alle Fälle dicht und nicht freihängend auf der Rauchkammer befestigt gewesen sein) und auch den inneren Schlot soweit wie möglich nach innen verlängern. Die erwähnten drei Abstandshalter werde ich ggfs. nachrüsten, wenn Infos dazu vorliegen. (Ich könnte mir aber so rein vom praktischen Verstand auch vorstellen, dass die nur für den abnehmbaren Aufsatz nötig waren.)
Viele Grüße
Manfred

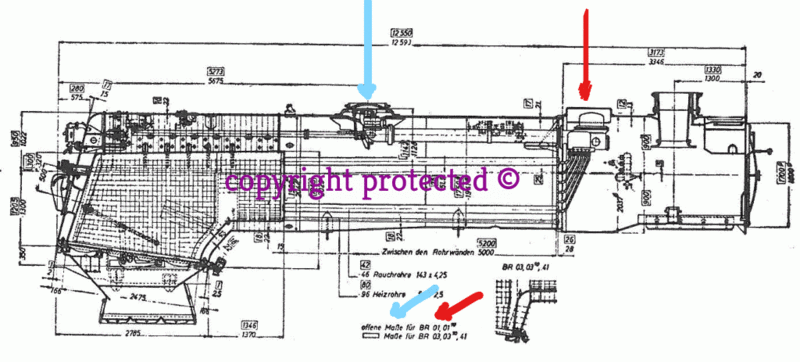

https://i.servimg.com/u/f62/18/60/31/65/kessel10.gif
Hier sieht es aus als ob der äusere Ring weiter vorn sitzt (exentrisch) oder nicht rund ist oder
Ich habe nur DR-, DRG- u. Länderbahn-Literatur. Da müssen die DB-Experten mal richtig recherchieren.

Ja, exzentrisch - das zumindest hat ROCO richtig gemacht.

Hallo Manfred,

mal ganz ehrlich nachgefragt: Lohnt es sich diesen Aufriß zu machen?
Ganz nüchtern betrachtet, ein Schlot ist rußig-mattschwarz und weiter als 15cm unter normalen Lichtverhältnissen betrachtet sieht man es nicht mehr.


mfG

Ludwig

Zitat von rolfuwe im Beitrag #7

---

https://i.servimg.com/u/f62/18/60/31/65/kessel10.gif
Hier sieht es aus als ob der äusere Ring weiter vorn sitzt (exentrisch) oder nicht rund ist oder
Ich habe nur DR-, DRG- u. Länderbahn-Literatur. Da müssen die DB-Experten mal richtig recherchieren.

---

Zitat von Atchison im Beitrag #9

---

mal ganz ehrlich nachgefragt: Lohnt es sich diesen Aufriß zu machen?
Ganz nüchtern betrachtet, ein Schlot ist rußig-mattschwarz und weiter als 15cm unter normalen Lichtverhältnissen betrachtet sieht man es nicht mehr.

---

Rolf-Uwe, Du hast Deinen Kommentar falsch angehängt... gehört wohl hier her
(Modell-Bauer schrieb)
die ja in der Regel keinerlei Ahnung vom Vorbild haben - Hauptsache das Modell ist teuer!

Was ich gerade bei Bausätzen ausschließe.

...Läuft mal wieder ziemlich aus dem Ruder bzw. von der eigentlichen Frage weg!
Das Hobby "Lok-Modellbau" hat nun mal viele Facetten und Varianten, Geld oder Zeit oder beides "zu versenken" und es gibt entsprechende "Fraktionen", die sich mehr der einen oder der anderen Art zurechnen. Und man sollte es aushalten, dass die Anhänger der einen oder der anderen Art übereinander "spötteln", statt solche (nicht immer bierernst gemeinten) Meinungsäußerungen gleich persönlich und "krumm" zu nehmen.
Ja - ich mache meinen "Aufriss", andere machen andere Aufrisse. Und ich weiß, dass Christian einer der ganz seltenen Experten ist, die sich die Mühe machen, Weinert-Bausätze nachzubessern. Also: Sorry für die zu allgemein formulierte "Spitze".
Viele Grüße
Manfred
