was meinst du mit Papierhalter an den Innenseiten der Module? Meinst du Wagen- und Lokkartenhalter? Ja, das sollte im Laufe der Zeit auch bei den Modulen angebaut werden. Hier muss ich mich auch selber an die Nase fassen. Keines meiner Module hat bisher Maus-, Lok- oder Wagenkartenhalter. Das möchte ich bis Chemnitz ändern. Mal schauen ob es mir gelingt. Ansonsten wird auf jeden Fall nach Weihnachten daran gearbeitet.
Mit dem Stoff werden wir schauen. Vorerst wird es wohl noch keinen Stoff geben, dazu müssen wir uns wenn dann erst richtig Gedanken machen. Aber zumindest bei mir ist es noch nicht von der Agenda gestrichen.
Hihi, weiter geht's Habe mir gestern diese LocoNet Verteiler bestellt. Absolut guter Preis wie ich finde. Das Panel kann man sicherlich auch anders lackieren, aber ich finde das rot gar nicht so schlecht. Dann sieht man die Buchse schneller.
Was ich nun sagen möchte: Es wäre gut, wenn Betriebsstellen fest installierte Buchsen hätten. Als Beispiel seien hier Bad Anspach, Rotterode oder Reichelshem genannt. Warum? Man spart sich diese provisorische Verkabelung und das Anbringen von Y-Verteilern mit Schraubzwingen. Nicht nur dass das etwas wacklig ist schaut es auch doof aus und macht keinen guten Eindruck.
Auch Anschlüsse können ruhig eine fest installierte Buchse bekommen. Ob sie letztendlich angefahren wird spielt keine Rolle, wobei bei unseren normalen Fahrtreffen haben Anschlüsse bisher immer Buchsen bekommen.
der ist wirklich sehr gut, da hätteste gleich mal noch zwei für mich mit bestellen können.
der ist ja fix und fertig und muss erst noch zusammen gelötet werden , oder?
und das rot, kommt wirklich gut , ich werde es auf alle fälle so lassen, sollte ich diese verwenden. aber ich die gefallen mir echt , vor allen weil sie praktisch sind mit je 2 Buchsen.
ZitatGepostet von pikoman mit dem Maus, Wagen und Co-Haltern warte mal noch bissi. Wir haben das Thema grad intern und werden sicher zu einer Vorgabe innerhalb der Norm kommen.

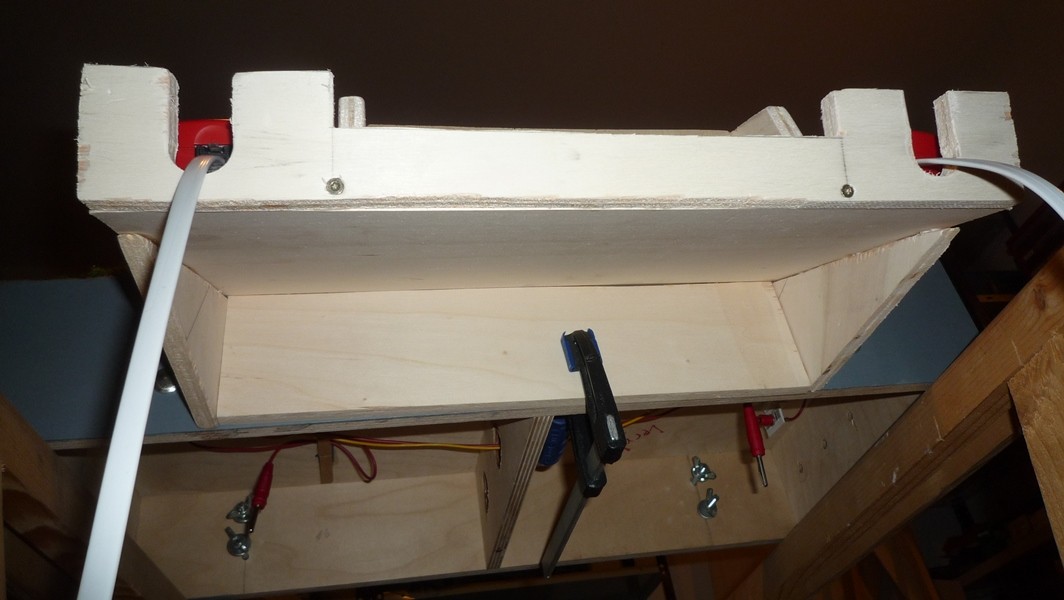

Zu spät Mich hat einfach mal die Baulust gepackt und ich habe die eierlegende Wollmilchsau gebastelt: Maus-, Lok-, Wagen- und Werkzeughalter in einem
Das Ding kann man per Schraubzwinge fest machen, aber das finde ich immer so provisorisch. Ich werde zwei Löcher bohren und dort eine Schlossschraube einstecken. An meine Module kommen an vorgesehener Stelle auch zwei Löcher in die Seitenwand. Dann kann die Halterung dort angeschraubt werden. Gegen sauber gebohrte Löcher an der Stirnseite ist, wie ich finde, nichts einzuwenden.
Den CAD Bauplan kann man sich hier runterladen. Ich habe nach dem Bau kleine Änderungen vorgenommen, weshalb Gezeigtes und Plan geringfügig abweichen.
Ich bin am überlegen mir die Teile in Chemnitz zusägen zu lassen. Wobei ich mir wahrscheinlich das Holz vorher im Baumarkt besorgen würde Am Ende bissl verspachteln und sauber lackieren. Dann sollte das soweit ganz gut ausschauen.
gerne doch. Für dich mitbestellen wäre an sich kein Thema, aber wann werden wir uns sehen? Ich denke da hast du sie schneller, wenn du sie dir selber kaufst.
Die Buchsen müssen denke ich selber eingelötet werden. Aber das ist kein Akt.
Hi Dominik, ich würde bei MM Plätzen links und rechts ein kleines Brettchen drannbasteln.so 2cm hoch. Sonst könnte sie immer noch seitlich runterfallen und am Kabel baumeln. Denk an die Grobmotoriker. Welche Winkel hast du genommen? - Ah gesehn in der CAD. Dann setzen wir den gleich in die Norm fest. Ich war auch schon drauf und drann dieses WE eine "Mausefalle" zu bauen.
@ Felix: Also auf der Hauptplatte ist eine Schraube, dort wird die Maus eingehakt. Auf der Rückseite der Mäuse sind ja dazu Ösen vorhanden. Ich denke daher, dass ein Runterfallen nicht möglich ist. Die Mäuse habe ich übrigens deshalb links und rechts platziert (und nicht nebeneinander), weil ich denke man kann sie so besser von der Seite anfassen. Zumindest die innen liegende Maus könnte man schlechter grabschen. Weiterhin könnte (je nach Betriebsstelle) ein Spieler links und einer rechts sitzen. Man kommt sich also auch mit dem Kabel nicht in die Quere.
Die Karten kann man übrigens nach Gleisen sortiert einlegen.Fach oben wäre das hinterste Gleis und Fach unten wäre das vorderste Gleis. Demnach wäre dieser Halter für 4 Gleise. So ein Zufall, da gibt es ja bei mir Mayrhofen, das vier Gleise hat
Du meinst den Winkel, unter dem die Mäuse zur Ebene liegen? Ja, der sollte in der Zeichnung mit drin sein. Aber willst du den Normen? Kann doch jeder bauen wie er will. Es gibt auch die quick & dirty Lösung Brett mit zwei Schrauben an ein Bahn fest gezwingt. Dann ist der Winkel 90°, tut aber genauso. Nur es gibt keine Ablagen für irgendwelche Karten.
@ Marcel.
Das mache ich. Gehe aber einfach stark davon aus, dass man selber löten muss. Es gibt ja mehrere mögliche Anschlüsse und so kannst du je nach Wunsch die Buchse dort einlöten, wo du es gerne hättest.
Ablage für Telefon hatte ich erst überlegt, aber ist glaube ich nicht notwendig, da Holger m.W. Telefonanlagenhalter gebaut hat. Aber selbst wenn nicht genug zur Verfügung stünden, so müsste man die Telefonhalterung ohnehin separat ausführen, da die Telefone eben aufgestellt werden und nicht auf einer Schräge.
Zitat ... Telefonhalterung ohnehin separat ausführen, da die Telefone eben aufgestellt werden und nicht auf einer Schräge.
Was steht das etwa in der Bedienungsanleitung der Telefone, das die nicht schräg hingestellt werden dürfen , was ist dass denn für ein Billig Rotz? Und ich dachte Siemens sei ein Markenprodukt
ZitatDas mache ich. Gehe aber einfach stark davon aus, dass man selber löten muss. Es gibt ja mehrere mögliche Anschlüsse und so kannst du je nach Wunsch die Buchse dort einlöten, wo du es gerne hättest.
ich soll mich auch noch entscheiden und das für rund 8€ also dass hätte die aber auch bei dem Preis für mich mitmachen können, meinst du nicht auch?
Ehm meinst ihr nicht, dass es etwas dreist ist in einen "Baumarkt" oder Ähnlichen mit fremd gekauften Holz an zureisen und das dann von denen zu schneiden zu lassen, also mir wäre so was peinlich
ZitatGepostet von Dominik B (...) Mich hat einfach mal die Baulust gepackt und ich habe die eierlegende Wollmilchsau gebastelt: Maus-, Lok-, Wagen- und Werkzeughalter in einem (...)
Das sieht gut aus. Danke auch für die Bauzeichnung.
Wobei ich Marcel in einem Recht geben muss: Es fehlt Platz für ein Telefon und noch eine waagerechte Ablagefläche zum Schreiben -- falls wir irgendwann mal mit Frachtkarten agieren, ist sowas nötig. Man könnte links und rechts an Deinen Halter ja problemlos noch zwei Platten anflanschen, auf denen dann Telefon und Schreibfläche Platz haben.
ZitatGepostet von GD-87 (...) ja wenn du deine hast, kannst du mir dann bitte mal wegen dem Löten bescheid geben, ob das noch gemacht werden muss oder bereits fertsch is?
Das sind die gleichen Stöpselbuchsen, die ich hier schon einmal vorgestellt habe -- nur haben die in dem von Dominik verlinkten Angebot halt rote Abdeckplatten, die von außen auf den Modulkasten geschraubt werden (darum die angesenkten Schraublöcher).
Mein Angebot von damals steht noch, dass ich Dir gerne zwei oder drei von den Dingern mitbestelle und löte, wenn ich das nächste Mal bei H0fine bestelle. Bei H0fine gibt es die Frontplatte allerdings in Grau.
