So … es geht weiter mit der „Sachsenstolz“, da sich auf unserer Platine ein „Fehlerteufel“ eingeschlichen hatte … musste sie in die Revision und nun nach langem Warten ist sie da. Die Texte sind wie immer in den Bildern eingebettet.
Viel Spass beim lesen.



Bild 20



Bild 21



Bild 22

In den kommenden Tagen wird der Bericht Stück für Stück von mir vervollständigt, so wie grad Zeit dazu übrig ist. Unsere Platine ist universell angelegt und sollte auch in andere Loks mit beengten Platzverhältnissen eingesetzt werden können.

Bis dahin

Werte Foristi

So … ich habe heute die Zeit gefunden, um mit der Fertigstellung des Modells voran zu kommen. Es wurden die benötigten Bauteile aufgelötet und die Platine im Modell befestigt. Dies geschah mit doppelseitigem Spiegelklebeband.
Dann wurden alle Verbindungen zur Elektrik der Lok hergestellt und getestet. Nach einigen Anpassungen der einzelnen CVs kann es nun an das zusammen bauen des Modells gehen.
Hiermit endet nun mein Bericht, aber nicht ohne vorher noch ein paar Bilder zu zeigen.

Als sogenanntes „Hühnerfutter“ wurden SMD-Bauteile der Bauform 0806 verwendet.
Als Vorwiderstände für das Licht mit dem Wert 4,7 kOhm.

Dann viel Spaß beim Lesen und betrachten



Bild 23

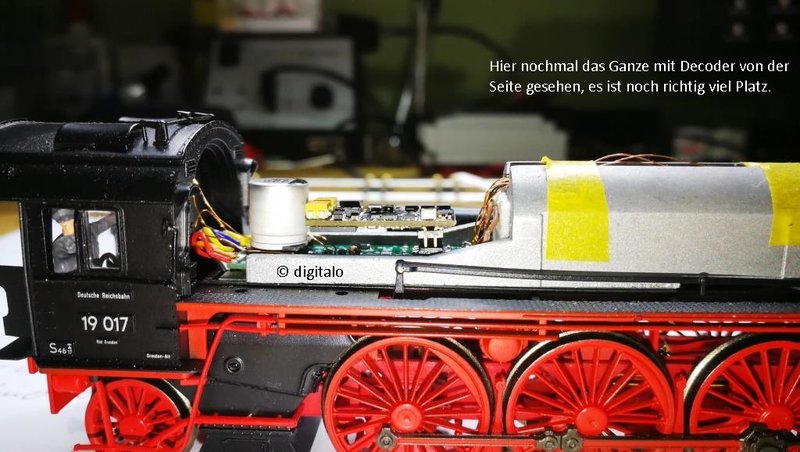

Bild 24



Bild 25



Bild 26



Bild 27

Vielen Dank für Euer Interesse, wir hoffen es hat gefallen … und würden uns über Euer Feedback freuen.

Bis dahin
