Werte Foristi

Ich habe ja vor einiger Zeit eine Umbau-Platine für die schöne Württembergerin auf Basis von Plux16 vorgestellt. Weiter hatte ich in Aussicht gestellt meine Lok umzubauen und hier im Forum eine Dokumentation dazu zu veröffentlichen. Heute nun ist es endlich soweit ;-). Ich habe endlich mal wieder Zeit fürs Hobby übrig und so möchte ich Euch nicht mehr länger auf die Folter spannen.
Also beginnen wir. Auf den Bildern ist ein Text angebracht der alles nötige erklärt. So … nun geht es aber los ;-).

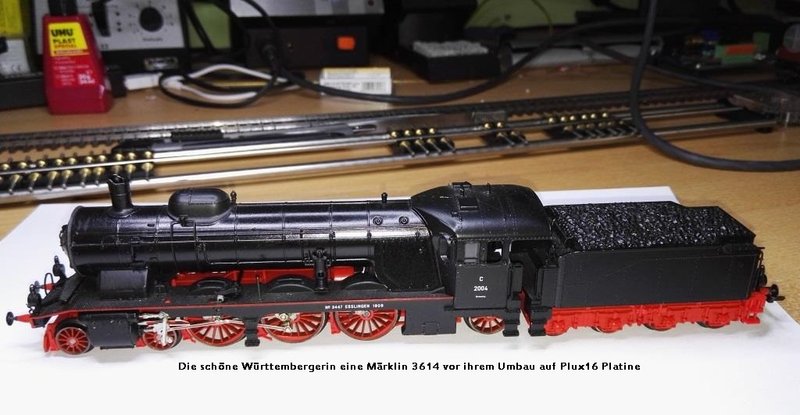

Bild 1

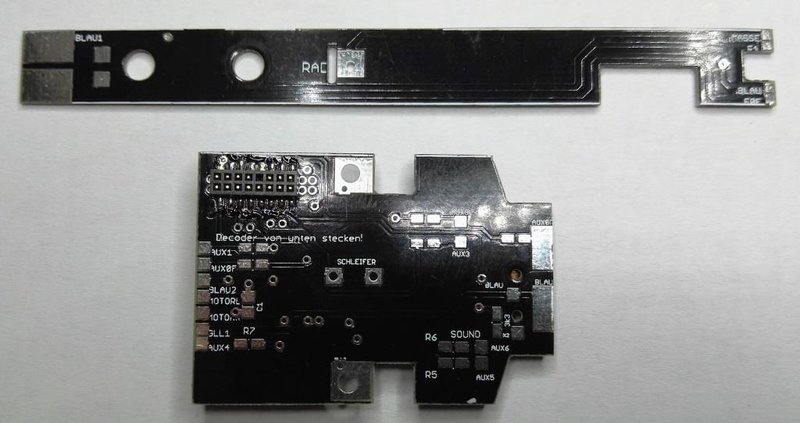

Bild 2

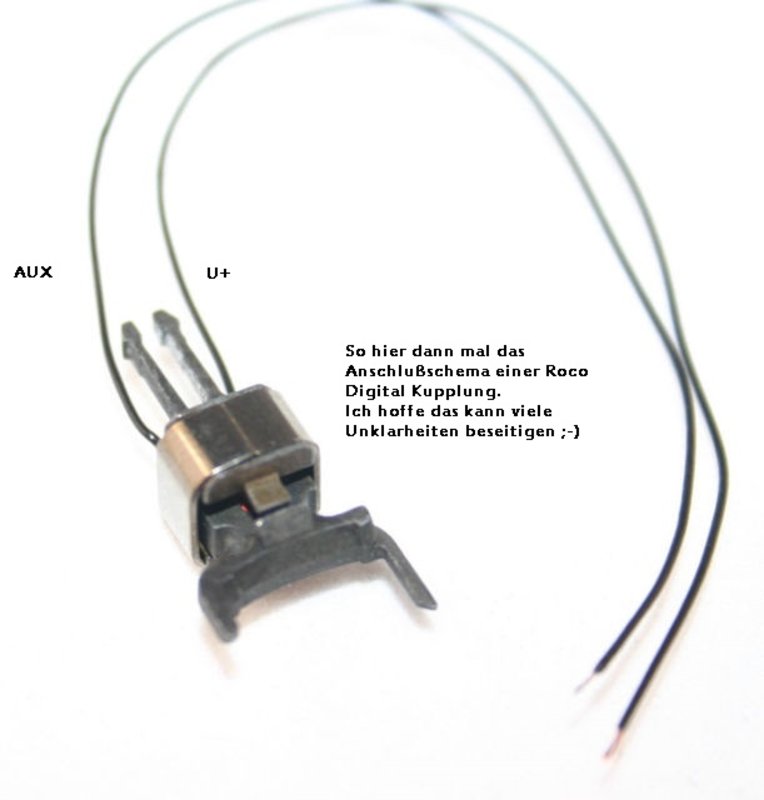

Bild 3


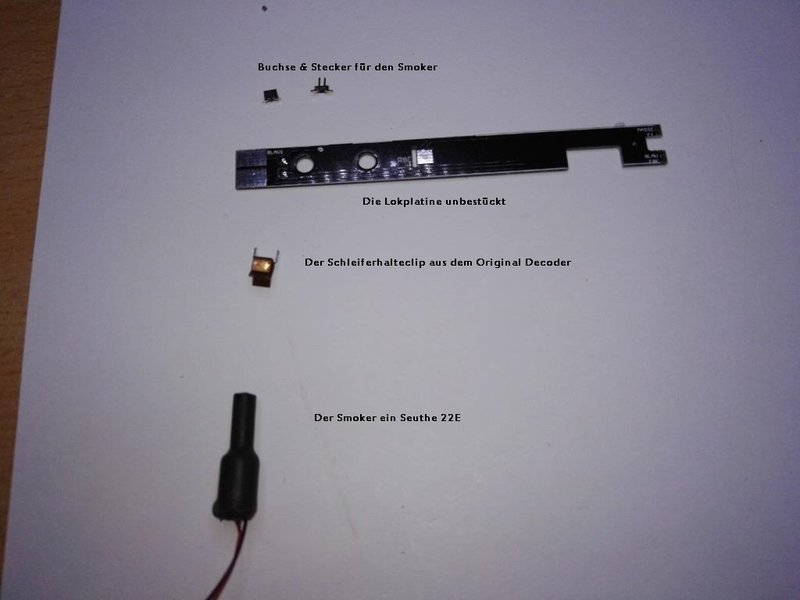

Bild 4


Bild 5

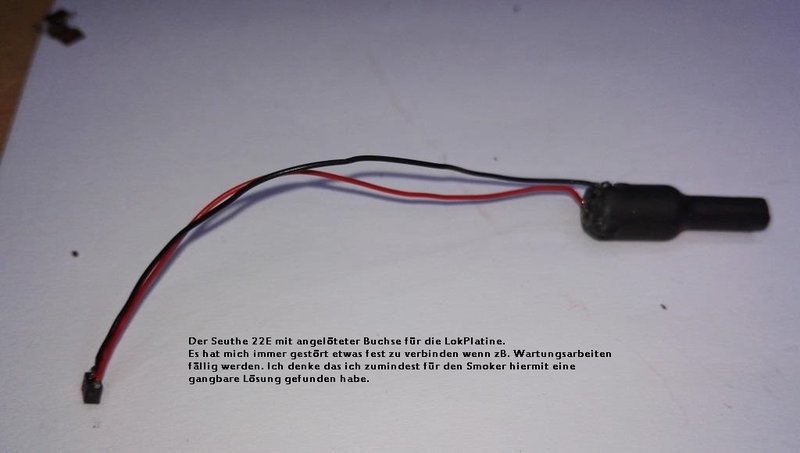

Bild 6

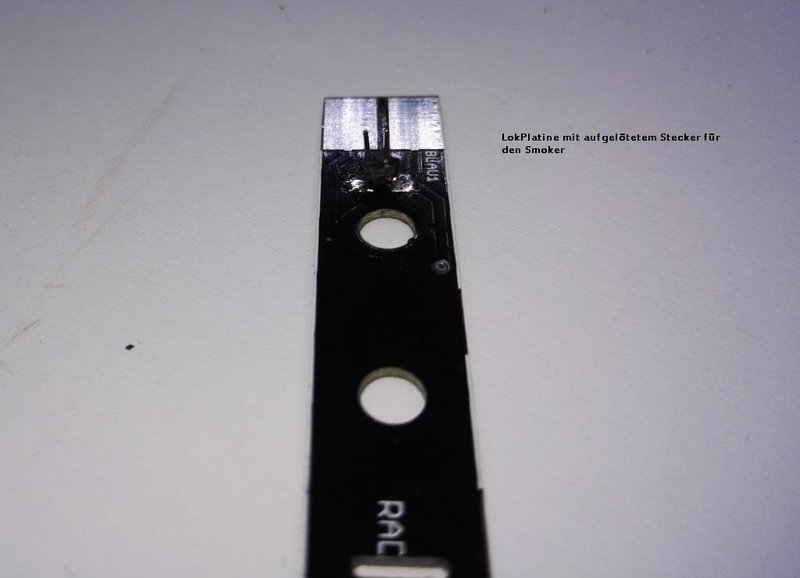

Bild 7


Bild 8


Bild 9


Bild 10


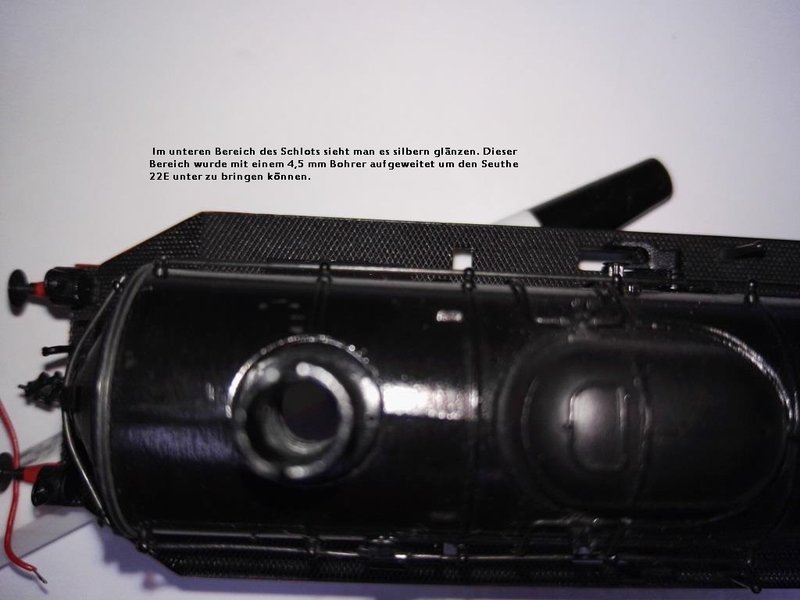

Bild 11


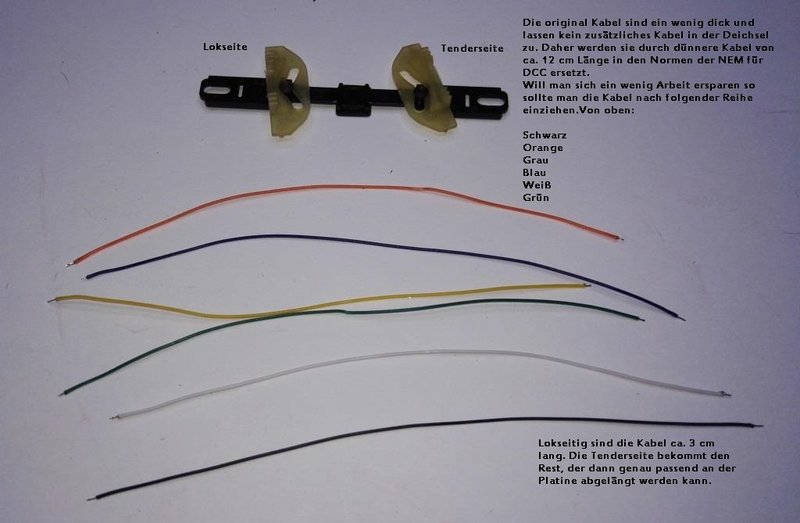

Bild 12


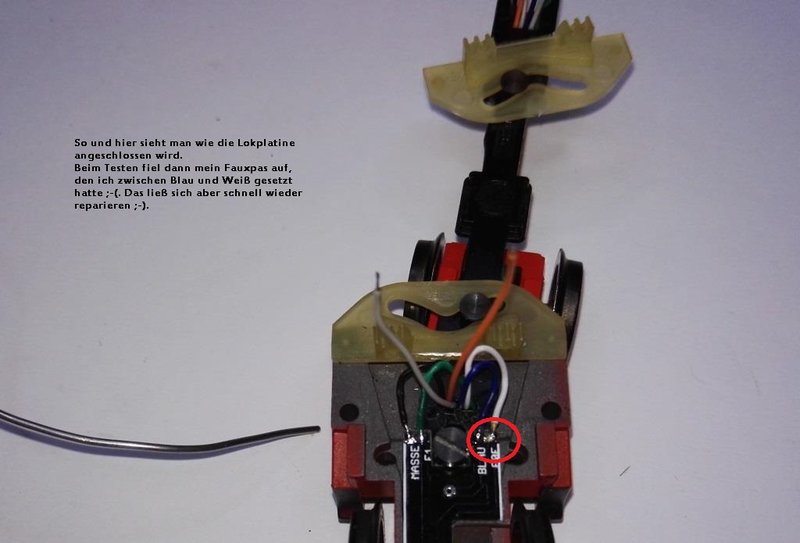

Bild 13

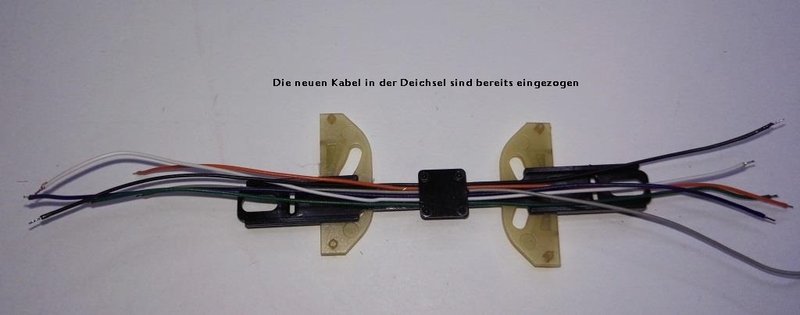

Bild 14


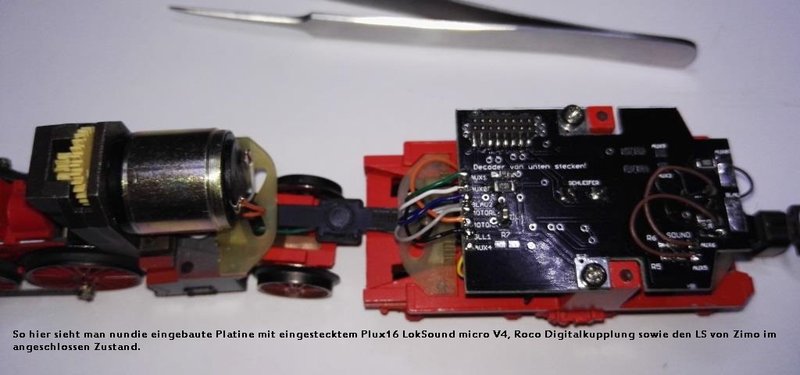

Bild 15

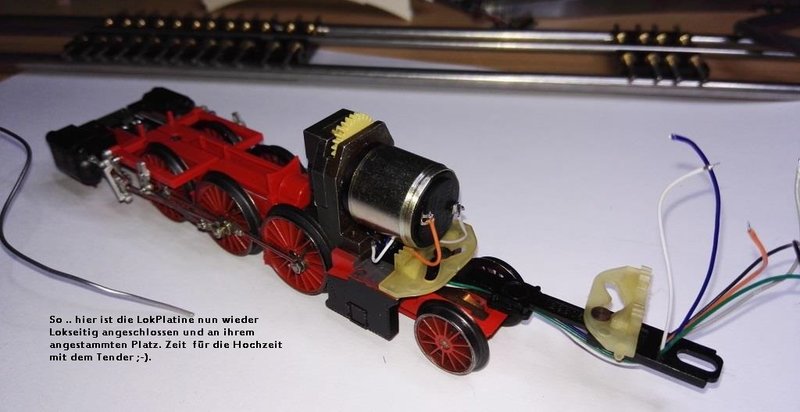

Bild 16


Bild 17


Bild 18

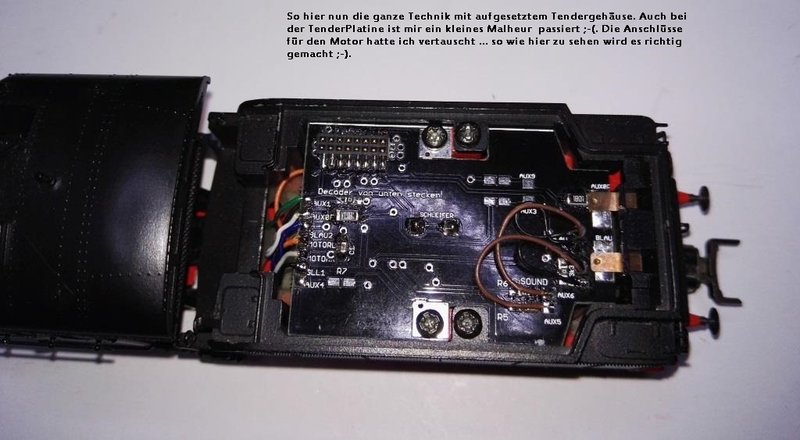

Bild 19

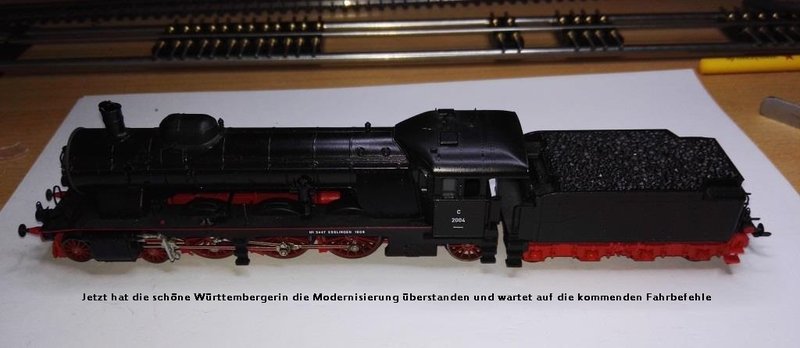

Bild 20

Hier jetzt noch die Bauteile die keine Beachtung auf den Bildern gefunden haben. Namentlich sind das die Widerstände und Kondensatoren auch „Hühnerfutter“ genannt. Ich habe SMD Bauteile verwand, da es unter der Kohleatrappe doch sehr eng wird für etwas anderes. Es wurden sowohl Elemente für sowohl die Bauform 0605 als auch 1206 verwandt. Beides lässt sich auf die Pads auflöten, wobei ich sagen muss dass die BF 1206 schon eine Herausforderung darstellen ;-).
Für die Widerstände und Kondensatoren wurde folgendes eingesetzt:
F0 F R0F BF 1206 1,8 KΩ für Licht vorne
F0R ROR BF 1206 1,8 KΩ für Licht hinten

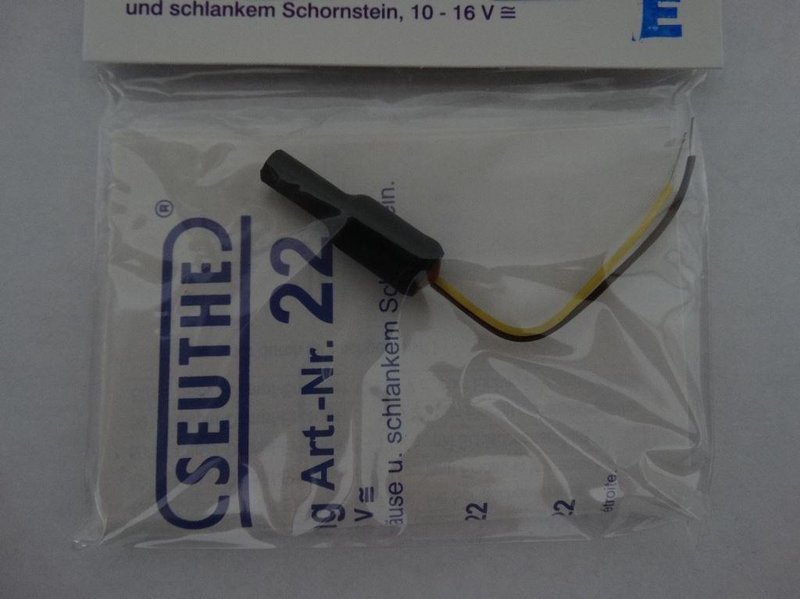

AUX1 R1 BF 0605 0 Ω für den Seuthe 22E
AUX2 R2 BF 0605 0 Ω für die Roco digital Kupplung
AUX5 R5 BF 0605 0 Ω für den Pad 1 Lautsprecher
Aux6 R6 BF 0605 0 Ω für den Pad 2 Lautsprecher
C1 BF 0605 100 nF für die Entstörung des Motors

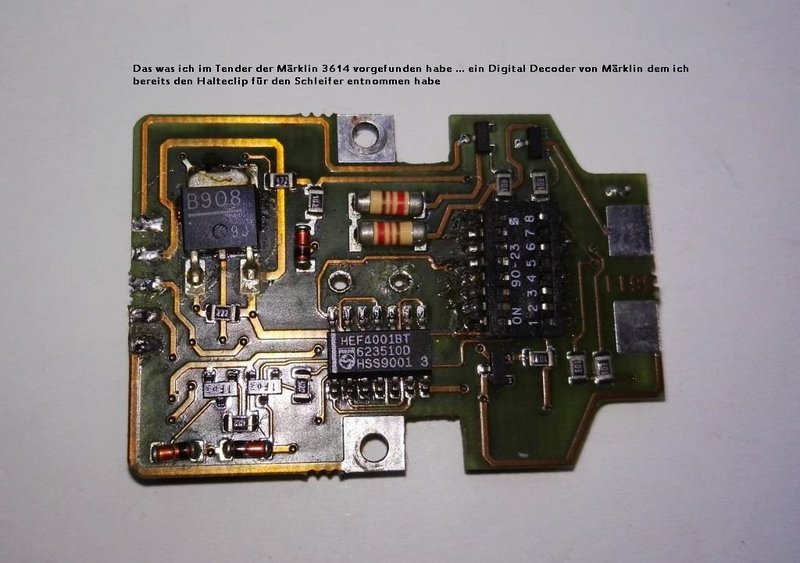

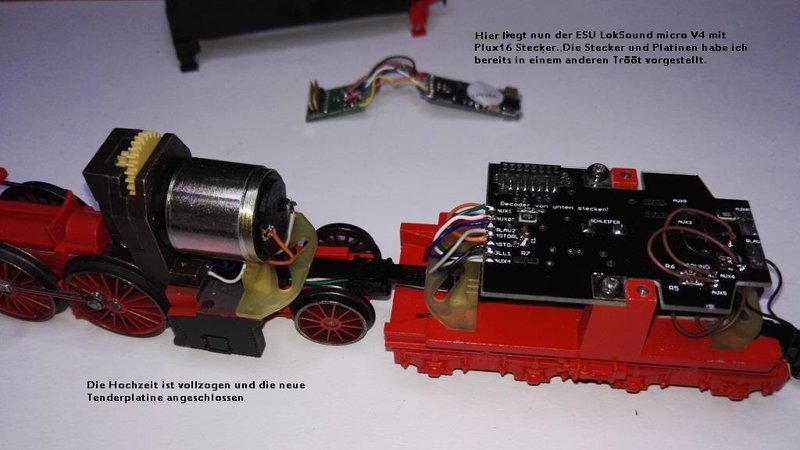

Der Sound für meine württembergische „C“ stammt von dem Forumskollegen Sledge und den gibt es nur für den ESU LokSound. Das war der Grund für mich diesen Decoder mit ehemals 8 poliger DSS auf Plux16 umzurüsten. Daher haben mein Moba Freund und ich zu diesem Zweck ein Adapterset für Plux16 entwickelt. Das habe ich aber schon im Soft & Hardware Feed vorgestellt.
Alle anderen Pads sind frei geblieben und können nach Gusto mit Funktionen belegt werden.
So nun hoffe ich es findet bei Euch eine Beachtung und Ihr habt Spaß beim lesen diese Umbaus.

Die Rechte an den Bildern liegen bei mir ;-)

ReUp: 23.01.2023
Zeit : 12.11 Uhr

Hallo Stephan,
ein toller Bericht und ein sehr ambitionierter und technisch meisterhafter Umbau!!!

Gruß,
Moritz

Hallo Moritz

Vielen Dank für die Blumen ;-) es freut uns sehr Deinen Zuspruch und Wertschätzung erhalten zu haben. Es spornt uns an ... da habe ich noch eine 18.1 mit Langtender, die soll auch noch eine neue Platine bekommen. Diesmal wird es aber eine Platine mit der mtc-DSS werden, denn genug Platz ist ja in deren Tender vorhanden ;-). Aber das dauert aber wohl noch ein Weilchen, bis es real wird :-(.

Vielen Dank

Hallo Stephan,

besten Dank für die sehr ausführliche Beschreibung der erstklassigen Digitalisierung! Das war eine der Loks, die mich damals als Jugendlicher fassungslos am Schaufenster stehen ließ vor Begeisterung. Und von dem legendären Antrieb wußte ich noch nicht mal etwas.

Eine Frage bzgl. des Motor-Entstörkondensators - hast Du die Erfahrung gemacht, einen solchen besser auch digital einzusetzen bzw. drin zu lassen wenn vorhanden? Ich hatte beim Einstieg in Digital (noch nicht sooo lange her) gelesen, bei Digitalbetrieb die Entstörung besser auszubauen und das bisher auch so gehandhabt - allerdings ohne Versuche mit und ohne, daher meine Neugier.

Gruß
Bernd

Hallo Bernd

Auch Dir vielen Dank für die Blumen ;-). Zum Kondensator ... bei Analog Loks sind bis zu 3 davon eingebaut. Die sollen bis auf dem, der zwischen den Motoranschlüssen sitzt entfernt werden. Das steht so bei Märklin, ESU usw. in den jeweiligen BDAs zu ihren Decodern. Ich hab mich da immer dran gehalten und bin gut damit gefahren.
Im Stummi-Forum gibt einen Feed über Störungen von Piko Loks mit Uhlenbrock/ESU Decodern von einem Herrn H. Wissing, der beschreibt was passiert wenn die Entstörung auf die leichte Schulter genommen wird. Es ist aber ein seeehr langer Feed und recht wissenschaftlich noch dazu. Ich finde es ist eine aufschlussreiche Lektüre.

Bis dann

Ciao Stephan
Feiner und super dokumentierter Umbau!
Man kann sich hier immer was abschauen. Cool, wie die Platine beschriftet ist "Von unten Stecken"... Da wurde mitgedacht!
LG,
Axel

Hallo Axel

Auch Dir besten Dank für die Anerkennung ;-). So etwas Lob macht Mut eventuell noch mehr zu zeigen. Ja ... mir ist auch bei der 1. Version der Platine der Fehler unterlaufen, daß ich den Decoder von oben gesteckt hatte. Das Ergebnis war dann das nichts funktioniert hat wie wir uns das ausgedacht hatten. Ich hätte aber auch drauf kommen müssen, denn unter der "Kohleartappe" ist ja kein Platz zur Platine vorhanden ... naja ein wenig schon aber keinesfalls für den Decoder ;-). Damit falls jemand Interesse zeigen sollte an den Platinen nicht ungewollte Beschwerden kommen ... haben wir es gleich aufdrucken lassen, das der Decoder von unten gesteckt werden muss. Eigentlich ist die Platine bzw. die Beschriftung "selbst erklärend" und bedarf kaum einer Dokumentation ;-).
