Hallo Freunde der Schmalspur,

die Liliput Rollwagen sind nur bedingt für einen vorbildlichen Rollwagenbetrieb geeignet. Dies liegt zum einen an den nur schwer ein- und aussteckbaren Kuppelstangen und den ebenfalls schwergängigen Haltekeilen. Weiterhin kann man die Rollwagen auch optisch ein wenig "pimpen".

Kuppelstangen (Eigenbau)

Am wichtigsten sind die Kuppelstangen. Die Liliput Kuppelstangen werden eingeklipst. Das geht entweder sehr schwer oder viel zu leicht, so dass die Stangen bei minimaler Belastung wieder herausfallen. Eine bessere Lösung sind in Version 1 "echte" Kuppelstangen mit einer Öse an beiden Enden, in die ein Bolzen gesteckt wird. Also quasi wie beim Vorbild auch.

Hierzu benötigt man folgendes Material:

Messing Rohr Rund 1,5 mm für die Kuppelstange (Conrad 297216)
Messing Draht Rund 0,8 mm für die Bolzen (Conrad 297089)
Messing Draht Rund 0,4 mm für die Ösen (Sommerfeld 089)

Die Kuppelstangen baut man wie folgt: Das Rohr längt man in geeigneten Längen ab (ich habe mir die Liliput Kuppelstangen als Maß genommen). Die Ösen aus 0,4 mm Draht werden um einen 1 mm starken Draht gebogen (so bleibt für die Bolzen mit 0,8 mm Stärke Spielraum) und in das Rohr eingeschoben. Anschließend werden die Ösen mit dem Rohr verlötet. Aus dem 0,8 mm starken Draht werden die Bolzen gebogen. Einfach kleine L-Stücke.



Nun kann die Kuppelstange eingeschoben und mit den Bolzen gesichert werden.



Natürlich benötigt man weiterhin eine Pinzette zum kuppeln, aber die Wagen müssen nicht mehr mit einem Ruck auseinander gezogen werden und bleiben auch fest gekuppelt.



Bei Loks ist darauf zu achten, dass sie keinen Bügel haben, sonst lässt sich der Bolzen nur schwer einstecken. Aber meine Triebfahrzeuge haben ohnehin alle keine Bügel.



Damit die Stangen nicht mehr nach Messing glänzen werden sie lackiert. Ich habe einfach Verkehrsgrau B gewählt, davon war ohnehin noch einiges von meinen H0e Wagenumbauten vorhanden.





Ich finde das Ergebnis kann sich sehen lassen. Und es funktioniert einwandfrei.





Weiterhin ist noch eine Kupplung für das Ende der Rollwagengrube entstanden. So kann der Wagen mit der Grube verbunden werden und rollt nicht davon.



Außerdem habe ich noch ein kleines Stück Seil zum Einhängen in die Lok gebastelt, welche die Normalspurwagen auf die Rollwagen (oder von den Rollwagen runter) zieht. Leider hat das nicht so geklappt wie gedacht. Der kleine Helli packt das nicht und der Lupo zieht die Wagen durch die seitlichen Schubkräfte eher aus dem Gleis.





Kuppelstangen (Modellbau Veit)

Schöner und einfacher in der Handhabung sind die Rollwagenkupplungen von Modellbau Veit. Hierzu werden für Rollwagen die Trichterkupplungen Nr. 29064 angeboten. In Zusammenspiel mit den Kuppelstangen Nr. 29062 können die Rollwagen ganz einfach gekuppelt und entkuppelt werden. Zum Kuppeln muss einfach nur die Kuppelstange in die Kupplung geschoben werden. Sie fällt automatisch zu oder muss maximal mit einem Kuppeleisen nach unten geklappt werden. Zum Entkuppeln wird die Trichterkupplung mit einem Kuppeleisen geöffnet und die Kuppelstange hinausgezogen. An Fahrzeugen mit Bosna Kupplungen kann die Kuppelstange mit dem Kuppelbolzen Nr. 29057 eingesteckt werden.

Die Trichterkupplung passt auch in die Liliput Rollwagen. Dazu muss die Originalkupplung abgeschliffen werden und ein Loch gebohrt werden. Die Kupplung von Veit wird schließlich eingesteckt und mit einem Tropfen Kleber fixiert.



Da die Kupplungen der Normalspurwagen am oberen Entkupplungsholm der Veit Kupplung hängen bleiben, muss der obere Holm abgeschliffen werden.





Danach kann die blanke Messingstelle mit matter schwarzer Farbe wieder passend angemalt werden.



Alltagstauglich für die Verbindung zum Triebfahrzeug hat sich eine speziell bearbeitete Kuppelstange erwiesen. Auf die Kuppelöse wird ein gebogener Draht aufgelötet. Dieser weißt eine dreieckige Form auf und kann über den Kupplungshaken gelegt werden.





Mit einem etwas schräg verlaufenden Holm an der Unterseite wird verhindert dass die Kupplung bei Schubfahrten heraus springt.



Auch diese Bastelarbeit wird mit matter schwarzer Farbe bemalt.



Schleifarbeiten

Im Betriebseinsatz hat sich heraus gestellt, dass die Kanten der Rollwagen sicherlich vorbildgetreu sind, dort aber die Kupplungen wie z.B. Roco Universalkupplung hängen bleiben. Daher habe ich alle Enden über den Drehgestellen mit einer Schleifscheibe abgeschrägt.



Nun kommt die Airbrush von Fengda zum Einsatz, denn die blanken Stellen müssen natürlich wieder farblich angepasst werden. Ich habe dazu mit verschiedenen Revell Farbtönen einen annähernd passenden Farbton gemischt und diesen dann über die komplette Oberseite gesprüht. Da die Wagen später noch gealtert werden, fallen die Schleifarbeiten farblich zumindest nicht mehr auf.





Haltekeile

Neben der Verwendung neuer Kuppelstangen ist das Thema Haltekeile sicherlich das zweit wichtigste Thema in Bezug auf Umbauten an Liliput Rollwagen. Denn ungesichert fahren die Wagen munter hin und her und landen spätestens beim nächsten Bremsvorgang verkeilt im Gleis. Viele Versuche scheiterten, doch irgendwann bekam ich den entscheidenden Hinweis mit Bestellmöglichkeit (Dank geht an Gerhard Voss )

Ein begeisterter Modellbahner hat Ätzbleche entwickelt, mit denen man mit etwas Bastelspaß und ganz viel Geduld bewegliche Haltekeile biegen, löten und montieren kann. Wie man sieht, es wartet etwas Arbeit auf mich, denn mit diesen auf dem Bild sichtbaren Blechen sind erst vier Rollwagen umgerüstet.



Dazu kommen nach ein paar Stahl- und Messingdrähte.



Nach der Anleitung werden die Haltekeile gebogen.

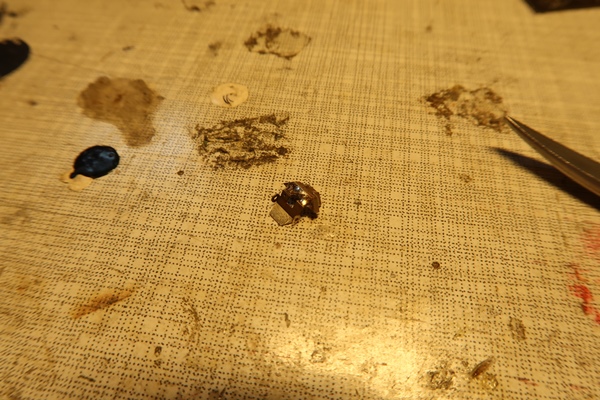

Die Biegekanten werden verlötet.



So bekommt der Keil Stabilität und verbiegt sich nicht mehr.



Mit der beiliegenden Bohrlehre werden 0,8 mm Löcher gebohrt. Dies ist, da die Rollwagen aus Metall sind, sicherlich keine einfache Arbeit und kostet etwa 3-4 Bohrer für 10 Rollwagen, aber es geht...



Probeweise wird ein Haltekeil montiert und siehe da, funktioniert perfekt.





Nun beginnt die Serienproduktion...



In Reih und Glied werden die Keile auf einen Draht gespannt und dann lackiert.

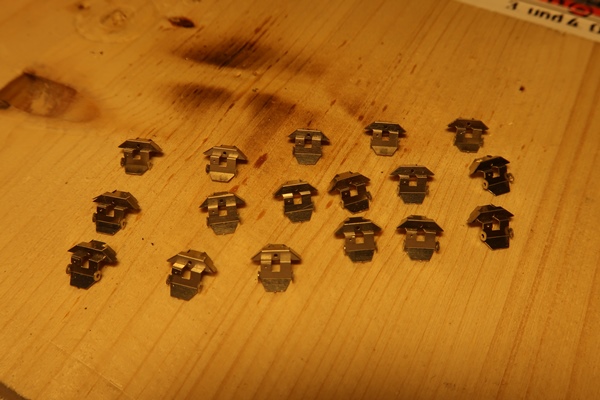

Außerdem werden noch die kleinen Stützen gebogen, welche den Stahldraht aufnehmen. Diese Arbeit ist aber im Vergleich zu den Haltekeilen minimal.



Nun werden auf jede Stahlstange zwei Stützen sowie ein Haltekeil montiert. Die Stützen werden in die gebohrten Löcher gesteckt. Wenn alles korrekt positioniert ist, kommt ein Tropfen Sekundenkleber jeweils zwischen Stütze und Rollwagen sowie Stütze und Laufdraht für den Haltekeil.



Damit sich die Keile nicht leicht verschieben sondern den Wagen auch sicher halten ist ursprünglich vom Erfinder vorgesehen einen dünnen Draht am Keil anzulöten, der im eingeklappten Zustand in die vorgesehenen Vertiefungen am Rollwagen greift. Dies erfordert aber extrem hohe Genauigkeit beim Zusammenbau sowie Justierung des Drahtes. Ich hielt diese Lösung für mein handwerkliches Geschick nicht praktikabel und habe mich dazu entschieden auf die Auflagefläche der Haltekeile etwas UHU Alleskleber Kraft zu streichen. Nach Trocknungsphase ist dieser Kleber etwas pappig. Wenn der Keil aufliegt und der Radsatz vom Wagen auf den Keil drückt, dann pappt der Kleber auf der Rollwagenlauffläche fest. Aber natürlich nicht stark, so dass man den Keil wieder aufklappen kann und keine Kleberückstände am Wagen zurück bleiben.





Umlaufbügel

Eine weitere Bastelarbeit war der Umlaufbügel um das Handrad.



Dieser ist aus Messing Vierkant 1,0 mm (Conrad 297887) entstanden. Die Bauzeichnung kann hier runter geladen werden.



Umbeschriftung

Wenn man mehr Rollwagen besitzt, als Liliput mit unterschiedlichen Betriebsnummern produziert hat, dann muss man die Wagen eben umnummerieren. Die alte Beschriftung bekommt man sehr gut mit dem Lux Decalentferner ab.





Mit der angemischten Farbe wird die durch den Decalentferner abgetragene Lackschicht neu aufgetragen.



Neue Wagennummern als Decals hat Gerd Ziller gezeichnet. Sie können bei Andreas Nothaft erworben werden. Vor dem Versiegeln mit Klarlack schaut das nun so aus:



Fertig

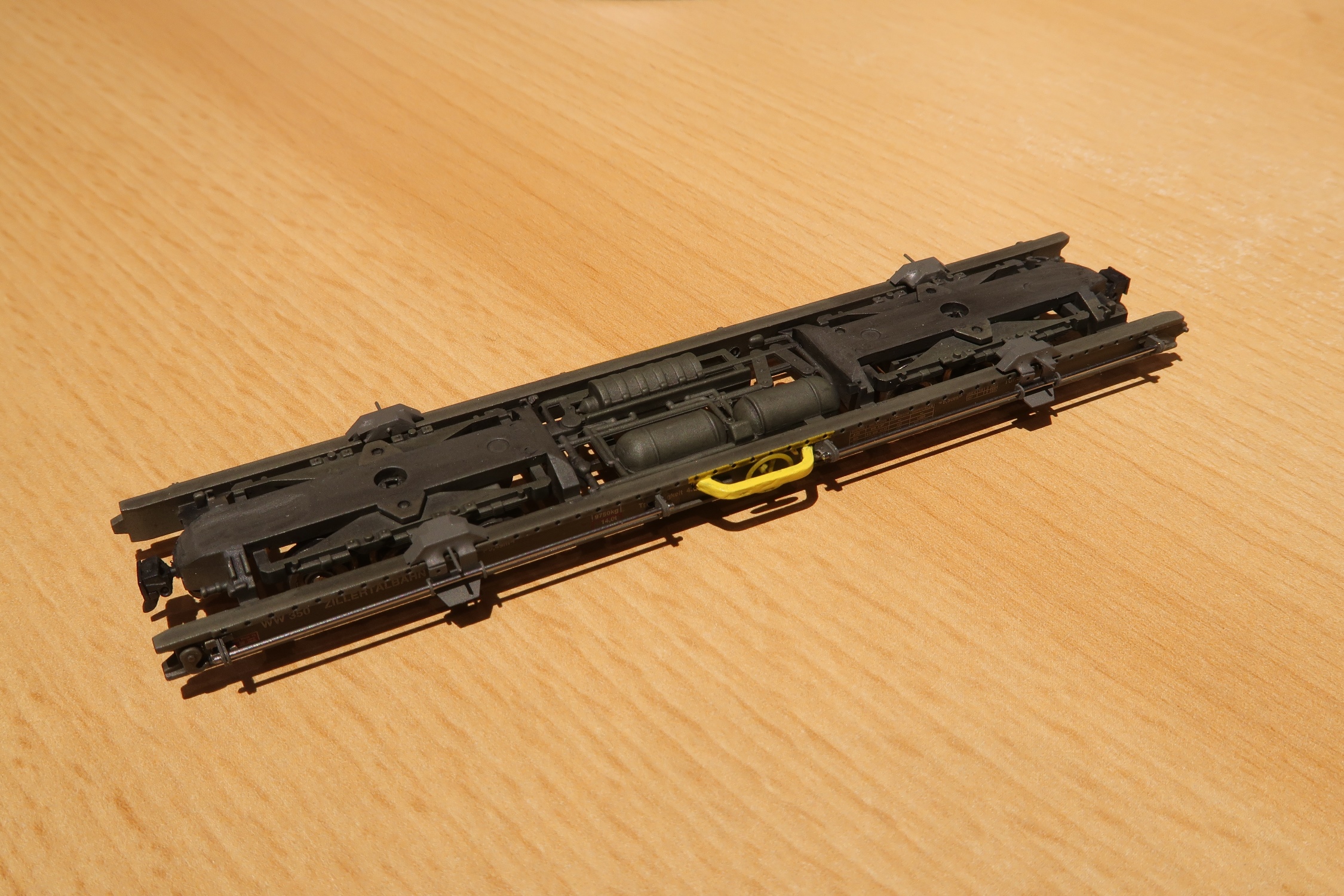

Nach den vielen einzelnen Bastelarbeiten schaut der Rollwagen mit etwas Alterung nun wie folgt aus:





So umgebaut können vorbildgetreu Rollwagenzüge gefahren werden und das Auf- sowie Abrollen macht endlich Spaß.

Gruß

Dominik

Zitat

---

Gepostet von Dominik B
Außerdem ein kleines Stück Seil zum einhängen in die Lok, welche die Normalspurwagen auf die Rollwagen (oder von den Rollwagen runter) zieht.

---

Interessant, erledigt das Aufdrücken und Abziehen der Fahrzeuge dort nicht eine Normalspur-Ranglok?

Thomas

Huhu Thomas,

ob das bei der ZB auch Normalspurloks übernehmen, weiß ich ehrlich gesagt nicht. Beim aufladen vielleicht.

Um das ganze Ablade-Prozedere mal zu verdeutlichen, kann ich dir meine 3 Videos dazu empfehlen, zu finden hier in Video 5 ab 8:20 sieht man den kleinen Heli (D12) bei der arbeit.
Hatte letzten Mai das Glück, das mal live zu erleben

Dankeschön. Das erste Video funktioniert bei mir nicht.
Aber die anderen beiden sind schon interessant, die Betriebsabwicklung ist etwas, ähmm, gewöhnungsbedürftig.
Ich kenne das nur als Zusammenspiel zwischen Normalspur- und Schmalspurlok.
Wenn man das selber mal gemacht hat, da quasi fast auf allen Vieren zwischen den Rollwagen und halb unter dem Normalspurwagen, den sauschweren Kuppelbaum mit einer Hand anheben und in der anderen den Vorsteckbolzen und zwischen den Zähnen die Pfeife und dann bewegt sich das alles auf einen zu, da hat man mächtig Respekt vor der Arbeit der Rangierer und weiß, warum die nach wenigen Jahren fix und fertig auf dem Kreuz sind.

Thomas

Hallo,

finde ich auch das Rangierer ein schwerer Beruf ist!
Ich find die Rollwagen sehen jetzt gut aus, mich würde nur mal interessieren ob man auch Dampfloks der Zillertalbahn davor einsetzten könnte, weil ich denke dass das Früher so war oder nicht?

Wegen klein Helli und dem Lupo Abrollsystem wäre meine Idee die Wagen irgendwie zu beschweren! (Zur Not auch noch die kleine Rangierlok)

Jonas

Hallo Freunde der Schmalspur,

Veit Kuppeltrichter

Siehe Beitrag oben.

Gruß

Dominik

Hallo Freunde der Schmalspur,

ich habe den ersten Beitrag komplett überarbeitet und aktualisiert. Neu ist u.a. der Abschnitt über die Haltekeile, neben dem Umbau der Kuppelstangen der zweit wichtigste Bastelabschnitt.

Gruß

Dominik

Hallo,
eine sehr schöne optische Verbesserung, die es lohnt, nachzumachen.
Aber jetzt noch eine Frage zu den Fahreigenschaften .........
Meine Liliput Rollwagen haben ein unmögliches Fahrverhalten und ich habe es noch nicht geschafft, dies verbessern zu können.
Gibt es dazu auch einen Trick von Dir?

Hallo Felix,

eigentlich nicht denn ich bin soweit zufrieden. Sie rollen halt nicht meterweit wenn man sie anstößt, aber mit einer zugkräftigen Lok (z.B. Lupo, 2095, L45H) geht das ohne Probleme. Entgleisungsprobleme habe ich keine nennenswerten, zumindest nicht mehr als mit anderen Fahrzeugen auch bei Modulanlagen.

Gruß

Dominik

Hallo Dominik, finde deinen Beitrag echt klasse, vorallem die Haltekeile sind ne super Sache. Wo hast du die den Bestellt, ich hab mir jetzt 2 Abende den Wolf im Internet abgesucht aber nichts gefunden. Ich habe nämlich das übel das sich die original Keile immer verselbstständigen und nie mehr auftauchen😂
MfG Colby

Hallo Colby,

danke dir für die lobenden Worte. Schick mir doch bitte eine Mail, dann leite ich dir den Kontakt zu Gerhard Voss weiter.

mail@lokschuppen-dominik.de

Gruß

Dominik
